石英砂色选机的组成系统

石英砂色选机的组成系统

发布日期:2021-08-30 浏览次数:611

  石英砂色选机的组成系统

  从石英砂色选机的工作原理和工作过程来看,主要由供料系统、光电检测系统、伺服系统、气动系统四部分组成。

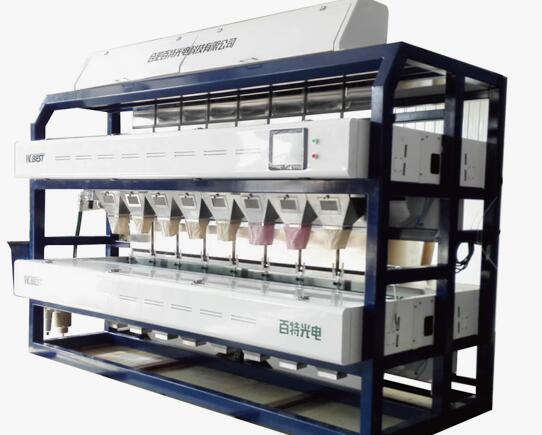

石英砂色选机

石英砂色选机

  供料系统

  供料系统的作用是为光电检测系统的观察检测和伺服系统的分选工作提供保障。供料系统将物料均匀地铺在传送带上,保证物料颗粒特征都能在表面漏出来,使其运动速度保持相对稳定,全部被光电检测系统检测。供料系统的结构是由传送带加上料斗组成。

  光电检测系统

  光电检测系统是色选机的关键部分,其作用主要是对物料进行光学检测,为分选系统准确无误地提供物料的光学信息。在判定被测物料是否合格,是否要剔除之前,须先对合格品与次品的光谱特性曲线进行分析。如果在某段光谱中,合格品与次品的反射光透射光或激发的荧光强度值存在着明显的差异,则该段光谱可用作检测分选,这种选用一段光谱对物料进行检测分选的光电色选机,称为单色光检测色选机。

  光电色选机的光学检测系统主要由光源、背景板、接收器和镜头等光学元件及相关辅助装置组成。

  其中的接收器,又被称为光电接收器或光传感器。一般布置在光电检测系统的观测面上,可将投射到接收面上的光信号转换成电信号。色选机大多采用电荷耦合器件(Charge Coupled Device,简称CCD)作为光学接收器。CCD图像传感器应用非常广泛,它可和光电检测系统、微处理机结合可组成各种检测装置。

  分选系统

  分选系统的作用主要是把光电检测系统检测发现的次品从物料中剔除,它由伺服系统、带吸管的执行器和气动系统组成。物料颗粒从检测点运动到分选点时,执行器也运动到相应位置,并在杂质到达执行器的位置时使杂质被和气动系统相连的吸管吸走,合格品沿正常运动轨道落入合格品槽。
